預應力張拉加固施工
發布時間：2020-08-11來源：加固公司
1、加固公司的智能張拉系統軟件加工工藝基本原理
公路橋梁預應力智能張拉系統軟件指一種預應力全自動張拉機器設備以及電子計算機自動控制系統，關鍵由預應力智能張拉儀、智能化液壓千斤頂、內置無線網卡的筆記本、液壓油管等構成。其以地應力為操縱指標值，伸展量偏差做為審校指標值，系統軟件根據傳感器技術收集每臺張拉機器設備（液壓千斤頂）的壓力和鋼鉸線的伸展值（含回縮量下跌）等數據信息，即時將傳輸數據給系統軟件服務器開展具體分析，另外張拉機器設備（污水處理廠）接受系統軟件命令，完成張拉力及載入速率即時精準操縱。系統軟件還依據預置程序流程，由服務器傳出命令，實時控制每臺機器設備的每一個機械設備姿勢，全自動進行全部張拉全過程。
智能張拉系統軟件加工工藝基本原理平面圖
（1）預應力智能張拉儀
此機器設備為高壓驅動力輸出設備，它的功效關鍵是為梁體的張拉設備（液壓千斤頂）出示靠譜、平穩的提高驅動力，具備提高、固化、往返等作用。該機器設備可以精確的完成程序流程設置的指令，根據無線通信插口保證數據通信的靠譜互動。
智能張拉儀結構示意圖
（2）智能化液壓千斤頂
選用新式液壓密封件，髙壓自提高液壓缸抗壓強度，提升液壓千斤頂構造規格，在確保液壓千斤頂行程安排，汽壓不會改變的前提條件下，凈重比基本穿心式液壓千斤頂緩解30％～45％，使液壓千斤頂?shù)膬糁刎摵陕时茸龅?.6：1，另外液壓千斤頂長度和直徑減少，能減少預埋鋼鉸線的長度，可廣泛運用于先張法和后張法的預應力工程施工。點此關心微信公眾號：市政工程路橋區秘笈。本身附加電子器件位移傳感器，用以液壓千斤頂內缸伸展量的檢測。具備高精度、偏差小、測量范圍大、挪動平穩等特性；本身附加高精密液位傳感器，能精確精確測量液壓千斤頂輸出的力值。
智能化液壓千斤頂以及規格（150T）平面圖
2、智能化大循環系統壓漿系統軟件加工工藝基本原理
大循環系統預應力管路智能化壓漿系統軟件專指預應力全自動壓漿設備以及電子計算機自動控制系統，其關鍵技術性基本原理以下：
系統軟件由系統軟件服務器、自動控制系統、循環系統壓漿系統軟件構成。漿體在由預應力管路、造紙機、壓漿泵構成的控制回路內不斷循環系統以排清管路內氣體，及時處理管道堵塞等狀況，并根據增加工作壓力開展沖孔機，排出來殘渣，清除致壓漿不密實度的要素。
在管路進、出漿口各自設定高精密感應器實時監測工作壓力，并即時意見反饋給系統軟件服務器開展具體分析，自動控制系統依據服務器命令開展工作壓力的調節，確保預應力管路在工程施工技術標準規定的漿體品質、工作壓力尺寸、穩壓管時間等關鍵指標值管束下進行壓漿全過程，保證壓漿圓潤和密實度。
服務器分辨管路沖盈的根據為出入漿口壓差在一定的時間內是不是維持穩定。
在預應力混泥土張拉進行后，選用快硬水泥砂漿或快硬混凝土對邊緣預應力筋與預應力錨具間間隙開展堵漏，另外布局工程機械設備及機器。準備工作進行后，起動壓漿系統軟件開展壓漿工作。
預應力智能化壓漿系統軟件結構示意圖
二、智能張拉工程施工生產流程及實際操作關鍵點
1、智能張拉施工技術
智能張拉工程施工過程流程圖
2、智能張拉準備工作
（1）電線連接
由技術專業電焊工連接好三相電源（連接三根火線零線），接電源箱中，一般數字2、4、6部位意味著火線零線，英文字母N意味著零線。不應該弄斷或拆卸布線電源插頭，連接電線之后，用試電筆查驗開關電源是不是一切正常。禁止感應起電情況下做電線連接實際操作。
請見電線連接平面圖，其中2、4、6部位意味著火線零線，N部位意味著零線；右邊圖指出儀器設備電源插頭中連接火線零線的部位。挨近凹形槽部位的一孔不連接電線。
電線連接平面圖
（2）輸油管連接
連接好輸油管：認真仔細噴油器及連接頭是不是有殘渣，務必將其擦洗整潔，保證進輸油管與回輸油管不被搞混?；剌斢凸茉谝簤呵Ы镯?shù)陌惭b部位為張拉時液壓千斤頂杜絕梁護欄板的一段，即液壓千斤頂安裝了灰黑色閥門的一端；輸油管連接處務必應用銅密封墊以避免滲油。輸油管的維護彈黃理應挨近噴油器懲處增加輸油管使用期。
輸油管連接部位平面圖

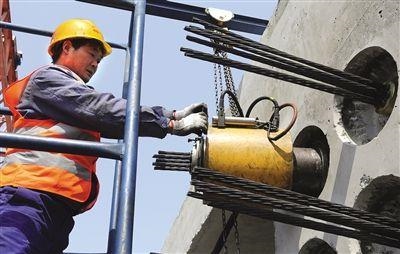

（3）專用型液壓千斤頂、無線天線、手機充電線安裝
點此關心微信公眾號：市政工程路橋區秘笈。安裝好限位開關板之后，吊裝專用型液壓千斤頂。液壓千斤頂務必選用鍍鋅鋼絲繩吊裝以保證安全。吊裝以后，安裝好專用工具錨、專用工具夾片。專用工具夾片的安裝務必合乎《公路橋涵施工技術規范》（JTG/TF50-2011）有關規定。專用工具夾片未起功效或未徹底起功效都是造成 最后伸展量偏差偏大。隨后連接張拉儀與液壓千斤頂?shù)氖謾C充電線，張拉一孔結束，不可牽扯該手機充電線用以挪動液壓千斤頂。以便使鋼鉸線承受力勻稱，理應選用梳編穿束加工工藝，接下去安裝好儀器設備無線天線。
（4）液壓千斤頂鍍鋅鋼絲繩、儀器設備無線天線安裝
液壓千斤頂、儀器設備無線天線連接部位平面圖
（5）手機充電線連接
手機充電線連接部位平面圖

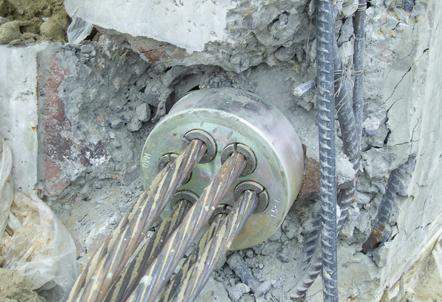

（6）預應力錨具安裝
預應力錨具安裝平面圖
安裝結束，計算機操作工作人員對之上安裝流程和構件開展查驗。
3、張拉施工智能化實際操作關鍵點
（1）監控軟件返回主界面，查驗手機軟件左下方的通知欄，顯示信息一切正常，右上方的"張拉梁號"恰當，"第1次"張拉為提前準備情況。
（2）再度查驗明確梁護欄板的兩邊液壓千斤頂安裝恰當，隨后起動梁護欄板兩邊機器設備（按住翠綠色"汽油泵起動"按鍵），起動機器設備，電動機運行響聲一切正常，平穩。儀器設備開展五分鐘加熱；溫度小于10℃時，開展15～三十分鐘加熱。
（3）通告梁護欄板兩側工作員，確保安全。點一下監控軟件的"剛開始張拉"功能鍵，"第1次張拉施工"起動，這時密切關注在電腦上觀察工作壓力值和偏移值是不是一切正常，有出現異常馬上點一下"中止張拉"并開展相應檢查。電腦上在張拉施工全過程中禁止運作別的程序流程，實際操作工作人員時刻關心有關標值，禁止離去控制面板。
（4）在張拉全過程中應密切關注梁護欄板兩邊機器設備和液壓千斤頂?shù)墓ぷ髑闆r，確保安全，若有異?，F(xiàn)象馬上點擊"中止張拉"、按住張拉儀"變向標示"按鍵，終止張拉，清除異?，F(xiàn)象后，即可再次張拉。
（5）每一孔張拉進行后，機器設備全自動退頂，儲存數據信息，并全自動跳到下一個張拉流程，在下一個張拉流程剛開始以前，計算機操作工作人員應再度查驗預應力錨具、液壓千斤頂、限位開關板是不是恰當嵌套循環，數據信息連接線是不是松脫、被擠壓成型，液壓千斤頂是不是被壓迫粗建筑鋼筋等。
4、張拉完畢
（1）一整片梁護欄板張拉施工進行后先后關掉手機軟件、電動機、斷開開關電源，拆裝液壓千斤頂、輸油管。
（2）張拉系統軟件全部機器設備在張拉結束之后務必妥當存放，儀器設備、液壓千斤頂都務必有優良的防曬隔離、防潮對策。
（3）維護保養。剩余油不夠狀況下應立即充注符合規定的46號液壓油。每三個月拆換一次齒輪油。
三、智能化壓漿工程施工生產流程及實際操作關鍵點
智能化壓漿工程施工過程流程圖
1、管道連接與循環系統方式
（1）雙孔循環系統方式：挑選適度長度的空調管，各自將輛車的進漿口與梁端進漿口、輛車的出漿口與梁端返漿口、梁體此外一端2個出漿口連接。
智能化壓漿管道連接平面圖
（2）雙孔孔外循環方式：針對長度超過30m的預制梁或別的較長的預應力管路，宜選用雙孔孔外循環壓漿方式，連接方法如下圖所顯示：進漿管、返漿管、壓漿嘴根據三通連接，并在進漿嘴與返漿管上安裝閘閥，另外在預應力管路此外一端的出漿口安裝出漿嘴及閘閥。
雙孔孔外循環方式管道連接
（3）雙孔交叉式循環系統壓漿方式：針對持續剛構梁橋（長度超過五十米）宜選用雙孔交叉式循環系統壓漿方式，連接方法如下圖5.4.3所顯示：預應力智能化壓漿輛車1與輛車2另外工作中，根據兩邊預應力智能化壓漿輛車內漿體的持續互換循環系統，解決了長管路循環系統排氣管的難點；循環系統完畢后關掉閥2、閥2，打開閘閥3、閥3'，兩邊智能化壓漿系統軟件各自開展孔外循環與全自動變壓；工作壓力調整至控制參數后各自全自動鎖壓，關掉閥1、閥1'，確保進口工作壓力做到標準規定值。
雙孔交叉式循環系統壓漿方式
2、壓漿工程施工
（1）監控軟件返回主界面，查驗液晶顯示屏框中數據信息是不是顫動，右上方的"壓漿梁號"恰當，"第1次"壓漿為提前準備情況。點此關心微信公眾號：市政工程路橋區秘笈。
（2）再度查驗明確管道連接是不是恰當，隨后起動"梁孔擠水"按鍵，繼電器起動，電動機運行響聲一切正常，平穩。通告梁護欄板兩側工作員，確保安全。然后密切關注在電腦上工作壓力值和總流量值是不是一切正常，有出現異常馬上點一下"中止壓漿"并開展相應檢查。電腦上在壓漿工程施工全過程中禁止運作別的程序流程，實際操作工作人員時刻關心有關標值，禁止離去控制面板。
（3）在壓漿全過程中應密切關注智能化壓漿機器設備工作情況，確保安全，若有異常現象馬上點擊"中止壓漿"、按住智能化壓漿輛車"變向"按鍵，終止壓漿，清除異常現象后，即可再次壓漿。
（4）每一次壓漿進行后，機器設備全自動溢流式，儲存數據信息，并全自動跳到下一個壓漿流程，在下一個壓漿流程剛開始以前，計算機操作工作人員應再度查驗儀器設備是不是一切正常這些。
（5）一次壓漿進行之后，將進漿與返漿管連接，點一下"清洗機械"開展管道清洗，清洗宜挑選高總流量低工作壓力檔開展，并直到返漿口與溢流口均排出冷水5min之上才行。
3、壓漿完畢
（1）一整片梁護欄板壓漿工程施工進行后先后關掉手機軟件、電動機、斷開開關電源，拆下來空調管。
（2）壓漿系統軟件全部機器設備在壓漿結束之后務必妥當存放，儀器設備都務必有優良的防曬隔離、防潮對策。
（3）維護保養。電動式液壓電磁閥、電動式減壓閥、混凝土水灰比檢測儀每應用一個月務必開展維修保養，消除里邊漿體凝結后的沉定。
